Коаксіальні пігтейли та кабельні збірки
Виробництво коаксіальних пігтейлів на замовлення
Надійні з'єднання для найвимогливіших систем
Про нас
Наша компанія спеціалізується на виготовленні коаксіальних пігтейлів — високочастотних з’єднувальних кабелів, призначених для передачі сигналу з мінімальними втратами та максимальним захистом від завад.
Ми виготовляємо пігтейли під замовлення — будь-якої довжини, з потрібними типами роз’ємів та характеристиками, для використання в складних умовах: від лабораторій до бойових платформ.
Можливості виробництва:
Роз’єми:
SMA, TNC, N-Type, BNC, QMA, MCX/MMCX, IPEX1 (UFL) та інші.
Кабель:
RG-174, RG-316, RG-58, RG-223, RG-400, RG-402, RG-405, LMR-100/195/240/300/400, SLL 240, SLL300, RG8 та інші.
Довжина:
від 50 мм до кількох десятків метрів з точністю до міліметра
Частотний діапазон:
до 40 ГГц
Варіанти екранування:
одно- та багатошарове, 100% оплітка
Герметизація:
термоусадка з клеєм, заливка, роз’єми IP67/IP68
Випробування:
контроль з’єднання, вимірювання КСХ, тест на обрив.
Для кого ми виробляємо:
Готові рішення

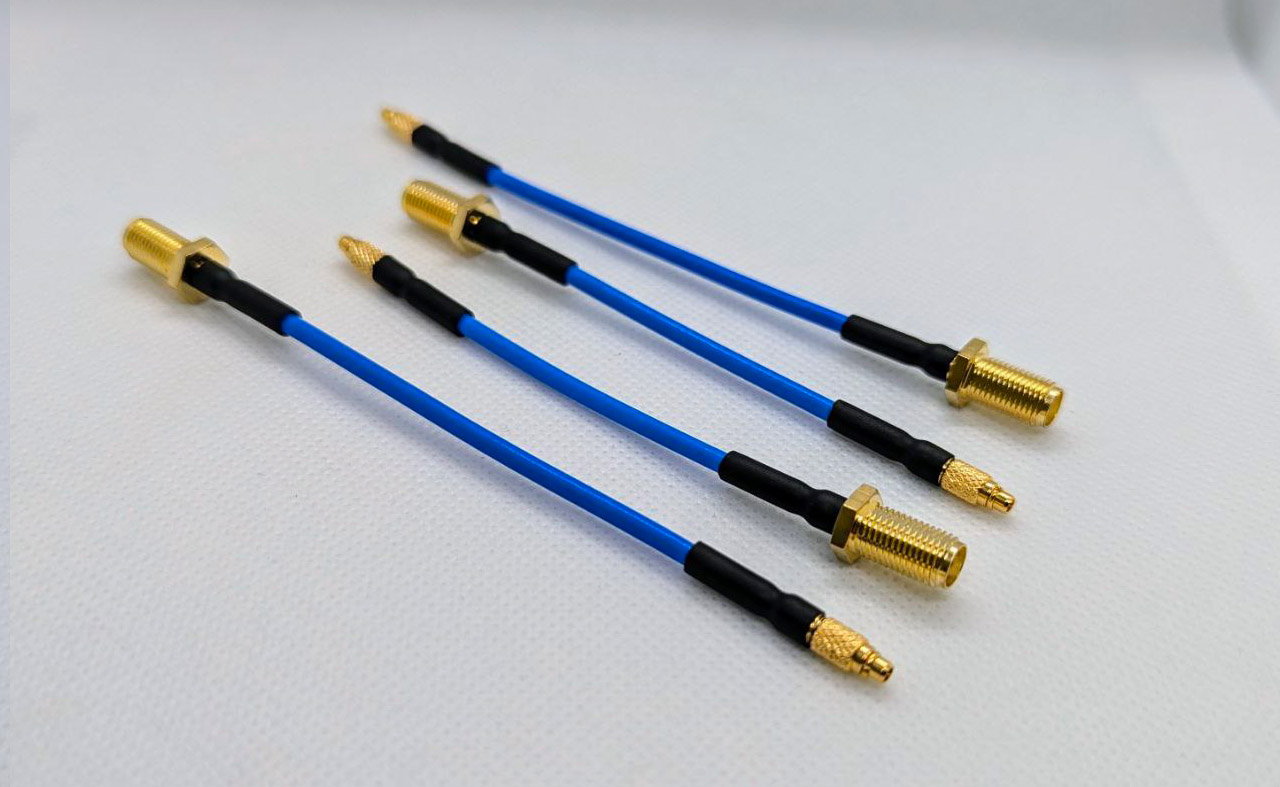

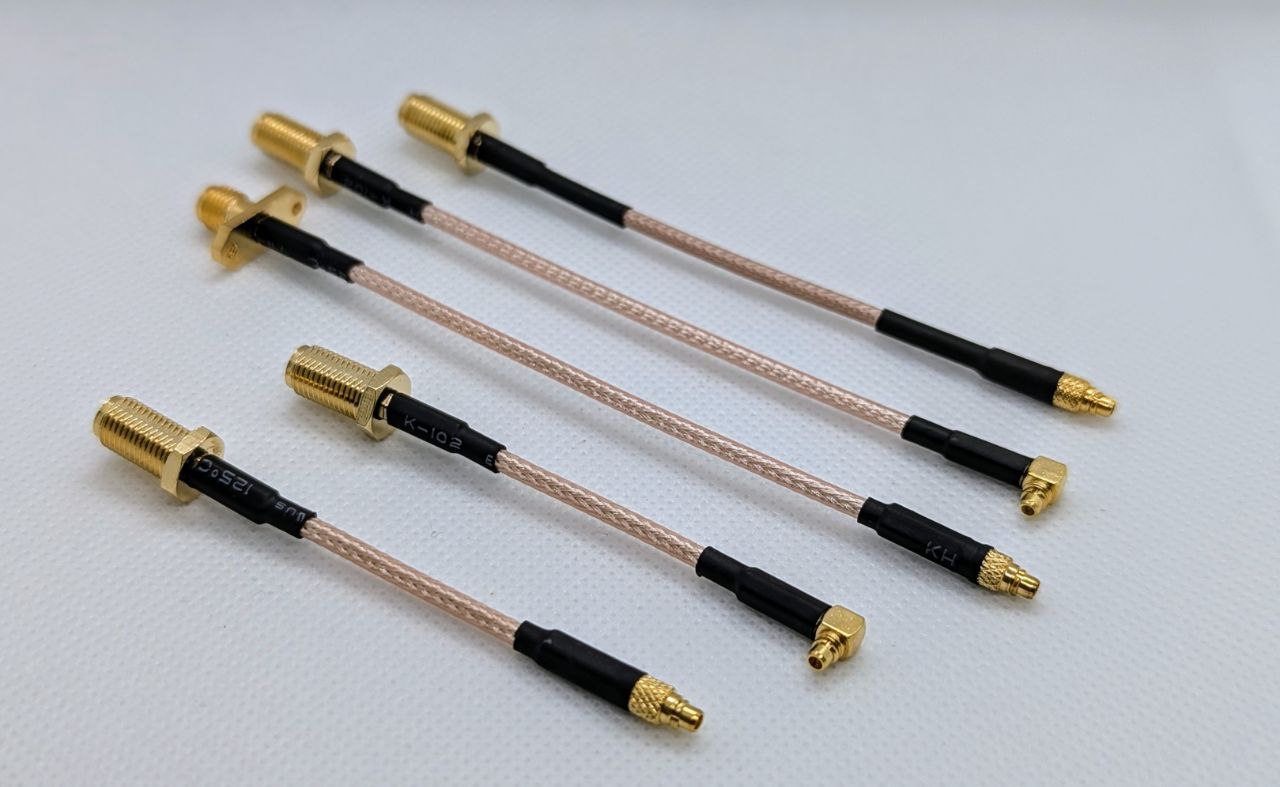

Пігтейл SMA female - MMCX male, кабель RG 316
Ціна:*
від 70 грн/шт
*- залежить від кількості та довжини кабелю
Пігтейл SMA female - MMCX male, кабель RG 405
Ціна:*
від 100 грн/шт
*- залежить від кількості та довжини кабелю

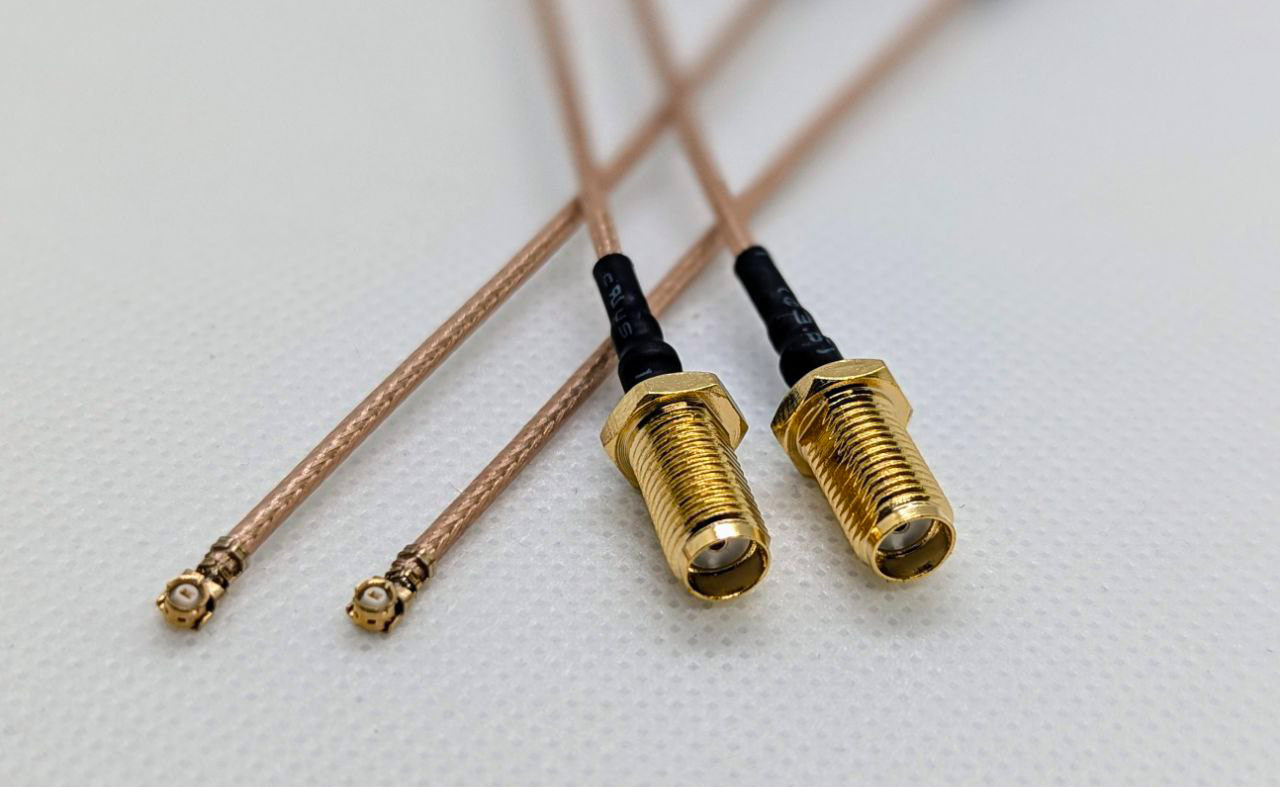

Пігтейл SMA female - IPEX1 (UFL), кабель RG 178 20cm
Ціна:*
від 85 грн/шт
*- залежить від кількості

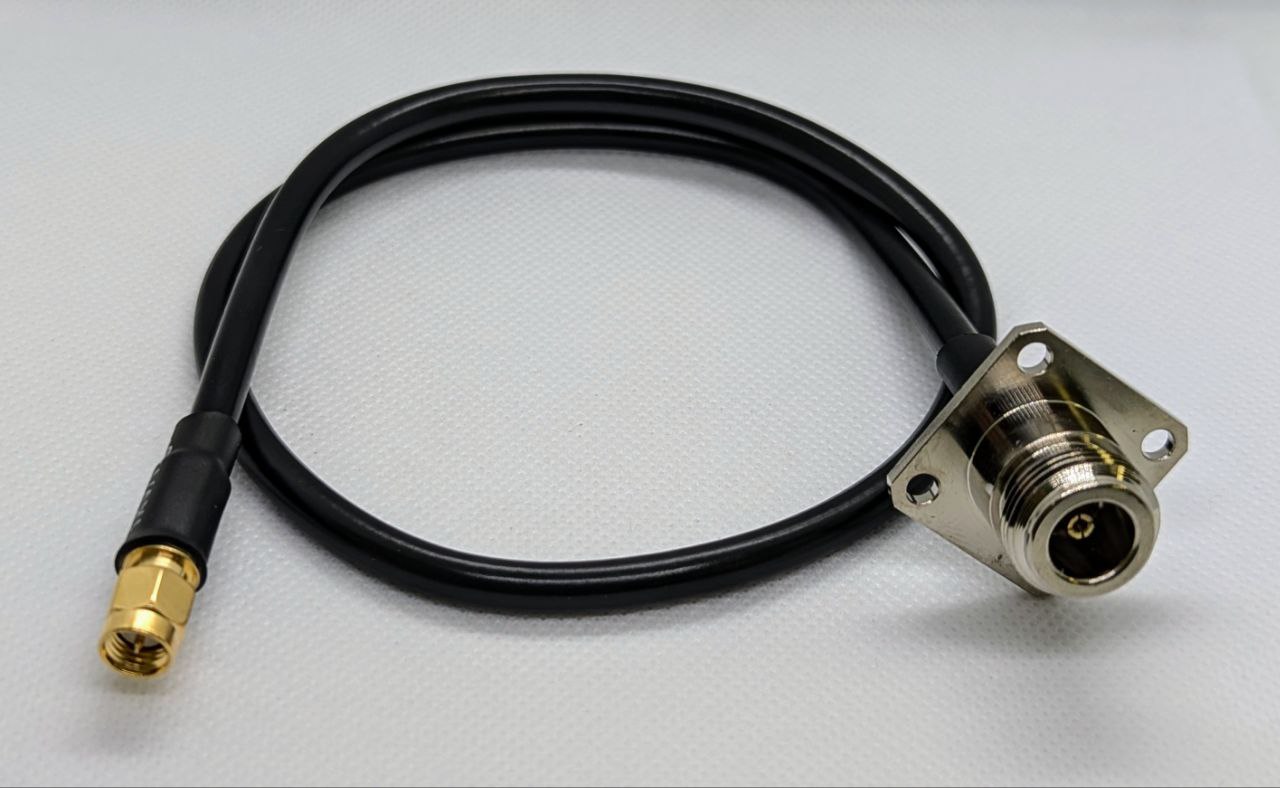

Пігтейл N TYPE female flange - SMA male, кабель SLL 240 / RG 223. Довжина 50см
Ціна:*
від 350 грн/шт
*- залежить від кількості та довжини кабелю

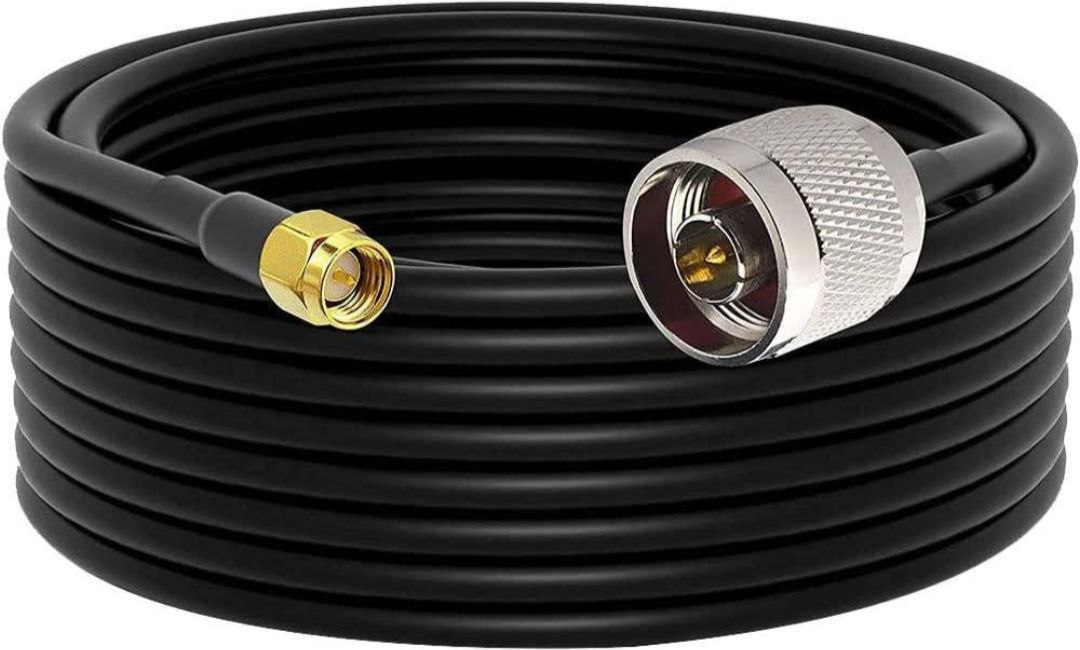

Пігтейл N TYPE male - SMA male, кабель SLL 300 / RG 8. Довжина від 1м до 30м.
Ціна:*
від 450 грн/шт
*- залежить від кількості та довжини кабелю
Кожне замовлення прораховується індивідуально. Кінцева вартість залежить від типу роз’ємів, типу кабелю, довжини кабелю, кількості штук та типу безготівкової форми розрахунку з ПДВ чи без ПДВ. Залиште ваші контактні дані у формі зворотнього зв’язку і ми обов’язково з вами зв’яжемося та прорахуємо індивідуальне виробництво пігтейлів та кабельних збірок під ваші потреби!
Часті запитання (FAQ)
для військових та оборонних структур
Так, ми виготовляємо кабельні збірки відповідно до вимог MIL-STD, IPC/WHMA-A-620, а також інших галузевих стандартів.
Так, ми використовуємо багаторівневе екранування, герметичні матеріали та роз’єми IP67/IP68.
Так, ми виконуємо замовлення згідно з техдокументацією замовника або беремо участь у її розробці.
Наші рішення витримують удари, вібрації, вологу, пил та температурні коливання.
SMA, TNC, N-Type, QMA тощо….
Так, постачаємо кабелі для БПЛА, РЕБ, командних пунктів та іншої техніки.
Так, за потреби — підписуємо NDA та дотримуємось вимог конфіденційності.
Типи коаксіальних роз’ємів

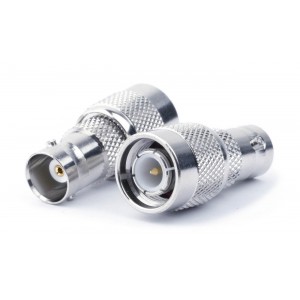

TNC
Частотний діапазон: до 11 ГГц
Застосування: Військові системи, герметичність

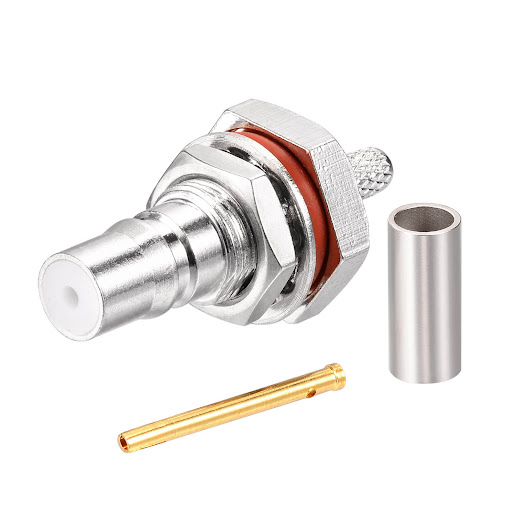

QMA
Частотний діапазон: до 6 ГГц
Застосування: Техніка з частим обслуговуванням, мобільні вузли

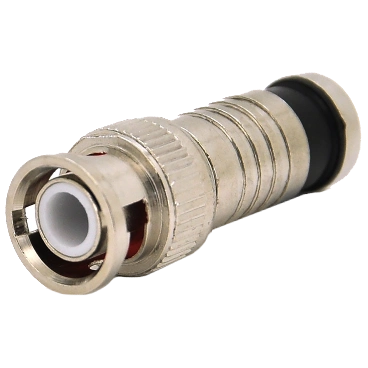

BNC
Частотний діапазон: до 4 ГГц
Застосування: Тестове обладнання, відео

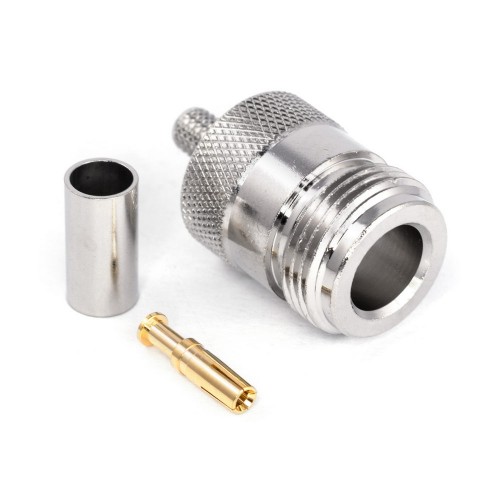

N-Type
Частотний діапазон: до 18 ГГц
Застосування: Зовнішнє радіообладнання, РЛС

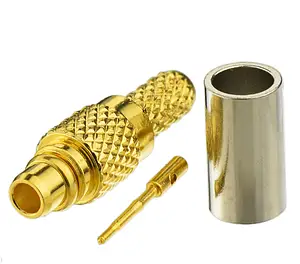

MCX/MMCX
Частотний діапазон: до 6 ГГц
Застосування: GPS, мобільна техніка

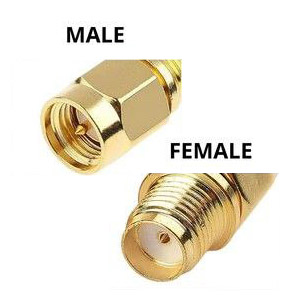

SMA
Частотний діапазон: до 18–26,5 ГГц
Застосування: Високочастотні системи, РЛС, телеком

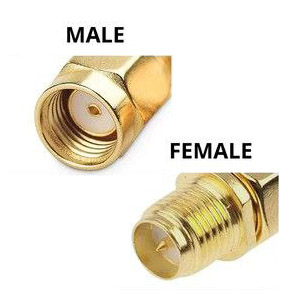

RP SMA
Reverse Polarity SMA — це різновид стандартного RF-роз’єму SMA (SubMiniature version A), але з «зворотною полярністю» центрального контакту. Його спеціально розробили, щоб запобігти випадковій сумісності з «звичайними» SMA.
Штекер (RP-SMA male) має центральний отвір (female pin) — тобто всередині немає виступаючого штифта, а гніздо!
Гніздо (RP-SMA female) має виступаючий центральний штифт (male pin).
Тобто полярність центральних контактів ніби «перевернута» — звідси й назва Reverse Polarity.

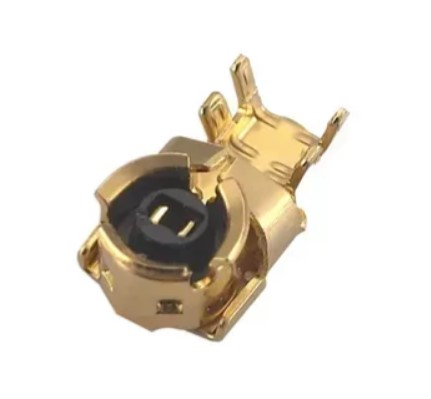

U.FL (IPEX1)
Застосування: Вбудовані модулі Wi-Fi, GPS, Bluetooth, IoT-пристрої, БПЛА, портативна техніка
Частоти: до 6 ГГц
Особливості:
– Надзвичайно компактний: діаметр з’єднання ~2 мм
– Монтаж без різьби — натискне з’єднання
– Використовується на платах у щільному монтажі
🔧 Роз’єми U.FL ідеально підходять для сучасних мініатюрних систем, де критично важлива вага, розмір і частотна стабільність, зокрема в військових платформах та безпілотних комплексах.
